2D Hilfe: Darstellung von Formeln

Eine kovalente Bindung kommt dadurch zustande, dass ein Elektronenpaar zwei Atomen gemeinsam angehört. Kohlenstoff kann vier derartige Bindungen ausbilden. In der Darstellung von Molekülen kann jede Bindung durch einen Bindungsstrich gekennzeichnet werden, der ein Elektronenpaar symbolisiert.

Das Ethanolmolekül mit der Summenformel C2H6O kann folgendermassen dargestellt werden:

Es hat sich in der organischen Chemie jedoch bewährt, mit Wasserstoff abgesättigte Gruppen durch -CH3 oder -CH2- anzugeben statt durch die umständliche erste Schreibweise.

CH3-CH2-OH

In der Strukturformel werden die Wasserstoffatome häufig weggelassen und Kohlenwasserstoffketten einfach durch ein System von Strichen dargestellt, in deren Ecken CH2-Gruppen und an den Enden CH3-Gruppen zu denken sind.

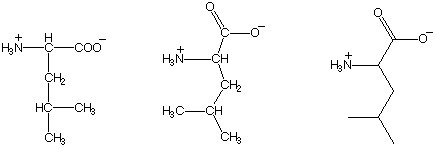

Alle drei Abbildungen stellen das gleiche Molekül dar, die Aminosäure Leucin.
